Stromschienen unibar H 800 A BIS 4000 A

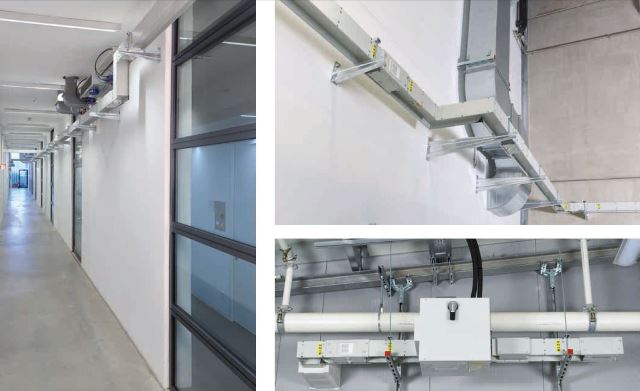

Eine Energieverteilung muss nicht nur flexibel und günstig, sondern auch platzsparend, sicher und langlebig sein. Stromschienensysteme unibar H von Hager sind genau das: effizient und zuverlässig. Mit diesem System kann die Energie zielgerichtet transportiert und verteilt werden: vom Transformator zur Niederspannungsschaltanlage und durch das gesamte Gebäude.
Bei einer mittleren Lebensdauer von über 25 Jahren einer installierten Stromschiene ist die Investition bestens geschützt. Ausserdem ist das installierte Schienenverteilersystem wartungsfrei. Die Klemmbolzen in den Verbindungsstellen können nachträglich überprüft werden, ohne das System freischalten zu müssen (Schutzart IP55 / IP65).

Aufbau und Eigenschaften

  • Einhaltung der internationalen Standards IEC 61439-1 und 61439-6 sowie aller europäischen und nationalen Standards, die daraus abgeleitet sind; CE-Kennzeichnung
  • Spannungen bis 1000 V, Frequenz 50 / 60 Hz
  • Schutzart IP55 / IP65 oder IP68 (Giessharzsystem, ausschliesslich für den Energietransport), auch kombiniert innerhalb eines Strangverlaufs umsetzbar
  • Innere Leiter der Stromschienen-Elemente entweder aus einer verzinnten Aluminiumlegierung oder aus 99,9 % reinem ETP-Kupfer nach EN 13601
  • Gehäuse aus 1,5 mm dickem, verzinktem Stahl oder Alu-Gehäuse, lackiert RAL 7035 (Sonderfarben möglich)
  • Gehäuse dient als Schutzleiter PE
  • Die Ableitung der Wärme erfolgt über die Oberfläche des Gehäuses. Der Temperaturanstieg des Gehäuses bleibt auch beim jeweiligen Bemessungsstrom unterhalb 55 °, unabhängig von der Einbaulage und Einbaurichtung
  • Umgebungstemperatur: mind. –5 °C, max. 35 °C, 24-Stunden-Mittel 35 °C
  • Systemkomponenten silikon- und halogenfrei

Flexibilität und Erweiterbarkeit

  • Horizontale und vertikale Montagerichtung möglich, dabei keine Reduktion der Stromtragfähigkeit (bei N-Leiter in Position unten bei horizontaler Montagerichtung und Einbaulage flachkant)
  • Stromschienen-Elemente verschiedener geometrischer Formen zur Richtungsänderung erhältlich
  • Gerade Stromschienen-Elemente mit / ohne Abgangsstellen bis 3 m erhältlich
  • Gerade Stromschienen-Elemente in Wahllängen 410–3000 mm erhältlich
  • Einzelne Stromschienen-Elemente können entnommen werden, ohne die angrenzenden Stromschienen-Elemente zu entfernen (Schutzart IP55 / IP65).
  • Der Klemmblock in den Verbindungsstellen der Stromschienen-Elemente ermöglicht eine effiziente Montage und das nachträgliche Kontrollieren oder Anziehen des Drehmoments (Schutzart IP55 / IP65).
  • Einbolzenklemmen nach Stand der Technik mit Anzeige des Drehmoments durch Abscheren des äusseren Teils des Abreissbolzens.
  • Drehmoment beim Klemmblock in den Verbindungsstellen der Stromschienen-Elemente: ca. 60 Nm
  • Einspeisekästen für Transformator-, Verteiler- und Kabeleinspeisungen








Auf einen Blick:
  • IP55 / IP65 / IP68
  • Geprüfte Anschlussköpfe für
    umines H
  • Langlebig und wartungsfrei
  • Transportschienen / Steigzone
    800–4000 A
