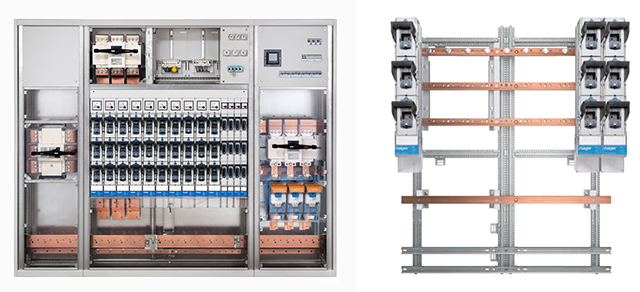

unimes P avec protection secondaire
La solution Hager selon la norme EN 61439-5 PENDA-I et PENDA-O

Misez sur le programme éprouvé d’armoires électriques unimes. Selon l’ESTI, les équipements à installer dans des installations électriques à courant fort doivent, en déconnectant l’installation, limiter autant que possible les dommages causés par les surcharges, les courts-circuits et les courants de défaut à la terre. Grâce à la protection secondaire, la solution unimes P de Hager fournit la preuve requise par l’ESTI que les conditions de déclenchement sont remplies.

Les armoires unimes sont réparties en compartiments fonctionnels (alimentation, départ et compartiment multifonctionnel) et les configurations d’installation ont été conçues et certifiées selon la norme EN 61439-5.

Outre les armoires électriques unimes, l’offre unimes P comprend également les réglettes sectionnables à coupure en charge weber.vertigroup, les interrupteurs sectionneurs HA et les disjoncteurs de puissance Tempower 2 ACB pour unimes H.

Protection secondaire : remarque importante

Interrupteurs-sectionneurs à fusibles HPC jusqu'à 1000 kVA, y compris la surveillance des fusibles. Si aucune protection contre les court-circuits et les surcharges n’est prévue du côté secondaire du transformateur, la protection primaire du transformateur doit assurer la coordination du courant assigné de courte durée admissible (Icw 1 s) avec l’installation de distribution unimes P. La bonne conception de l’installation à basse tension est de la responsabilité de l’exploitant de l’installation. Hager garantit la conformité des caractéristiques électriques avec le tableau de dimensionnement et avec les indications du catalogue concernant les équipements.

Vos avantages

  • La conception de l’armoire remplit la norme EN 61439-5
  • Un système adapté et compact de racks individuels et multiples et système de distribution BT pour l’installation dans des postes MT/BT pour des réseaux publics
  • Intensité nominale 910 – 2000 A
  • Valeur ajoutée élevée pour le tableautier

Étendue des prestations Hager

  • Offre avec implantations des équipements
  • Tous les dessins cuivre
  • Instructions de montage garantissant le respect de la norme
  • Déclaration de conformité CE et vérification de la conception
  • Assistance lors de la première installation
  • Aide de planification du projet
  • Livraison de l’armoire avec ensembles prémontés


Contactez-nous pour en savoir plus et faites-vous conseiller par nos spécialiste .


La solution Hager remplit toutes les exigences de la norme EN 61439-5

Cette norme intègre les distributions à basse tension dans les réseaux de distribution publics, les stations de réseaux et les cabines de distribution pour la distribution électrique dans les systèmes triphasés jusqu’à 1000 V.

La norme EN 61439-5:2015
distingue entre:

  • PENDA-I Indoor Public Electricity Network Distribution Assemblies (ensembles d’appareillage pour installation à l’intérieur)
  • PENDA-O Outdoor Public Electricity Network Distribution Assemblies (ensembles d’appareillage pour installation à l’extérieur)

Par rapport à la norme EN 61439-2,
la norme EN 61439-5 définit les exceptions spécifiques suivantes :

  • la vérification est possible uniquement par le contrôle
  • les installations sont conçues pour un fonctionnement sur un site déterminé
  • on distingue entre installation à l’intérieur et installation à l’extérieur (PENDA-I et PENDA-O)

Structure de la norme EN 61439

Application des normes EN 61439-2 et EN 61439-5

PENDA-I/O sont des distributions à partir du poste transformateur pour la distribution de l’énergie électrique dans le réseau de distribution public triphasé dont la tension assignée ne dépasse pas 1000 V.
PSC (Power Switchgear and Control Gear Assembly) est un ensemble d’appareillage à basse tension utilisé pour la distribution et la commande de l’énergie électrique pour tous les types de charges dans des applications industrielles, commerciales et analogues, non prévues pour une utilisation par des personnes ordinaires.

Le système unimes-P peut être complété de multiples façons

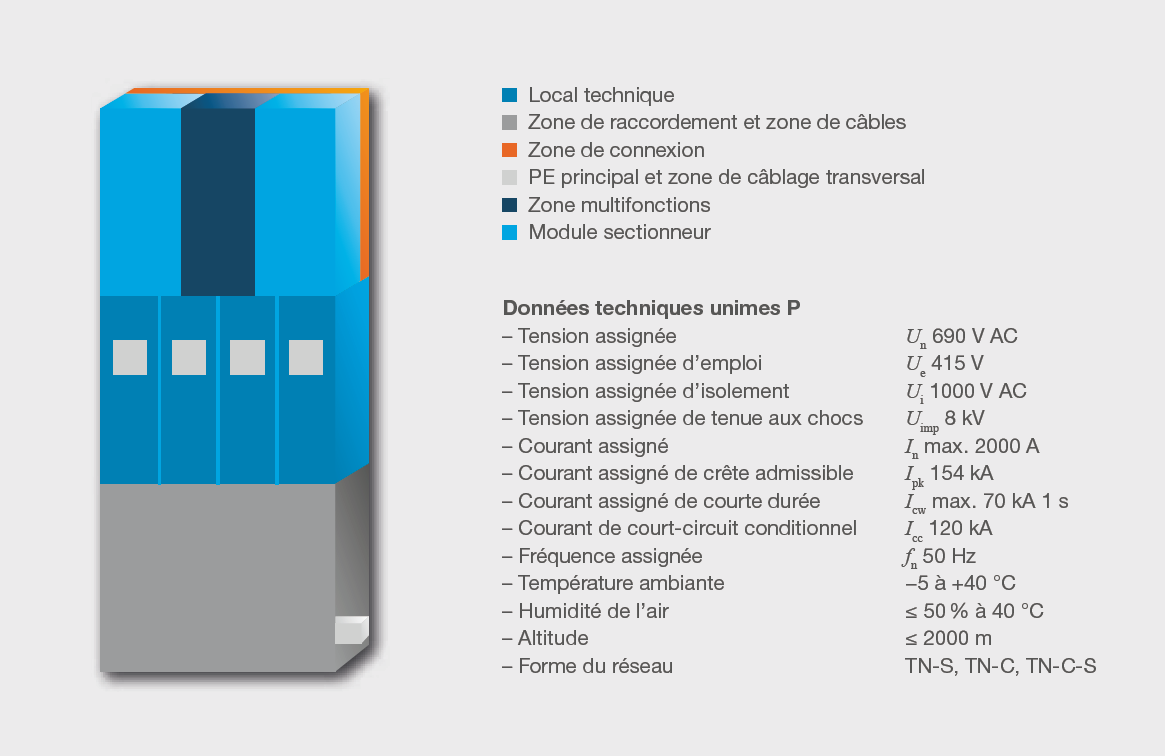

Description du système

  • Cloisonnement intérieur Forme 1 selon la norme
    EN 61439-5
  • Le compartiment multifonctionnel est cloisonné des autres parties
  • Entrée de câble en dessous
  • Stabilisateur démontable
  • Socle disponible en option
  • Protection secondaire, y compris la surveillance des fusibles

Fonctions de l’appareil

  • Interrupteur-sectionneur HA fonction de disjoncteur d’alimentation ou de sectionnement
  • Réglette interrupteur-sectionneur de sortie à fusibles weber.vertigroup avec ou sans appareil de mesure
  • weber.vertigroup 630–1250 kVA fonction d’alimentation du transformateur, avec ou sans appareil de mesure
  • Couplage longitudinal weber.vertigroup
  • Terasaki Tempower 2 fonction de disjoncteur d’alimentation, d’interrupteur ou de disjoncteur de puissance de sortie

Dimensions des jeux de barres
  • Barres en cuivre plates
    40 mm × 10 mm (400 kVA)
    50 mm × 10 mm (630 kVA)
    80 mm × 10 mm (800/1000 kVA)
    100 mm × 10 mm (1250 kVA)

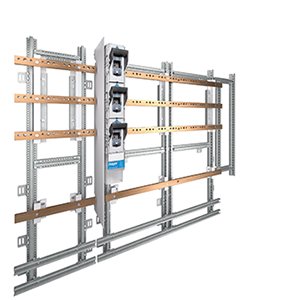

Kit de montage CDC

La solution Hager
  • La solution Hager repose sur le système éprouvé unimes P
  • Les configurations d’installation ont été conçues et certifiées selon la norme EN 61439-5
  • Avec le kit de montage CDC, les EAE et les tableautiers peuvent concevoir un système certifié pour l’extension et la transformation des cabines de distribution de câbles (CDC)
  • Le kit de montage CDC peut être complété par une partie EP (éclairage public) à droite ou à gauche
    Certifié pour le montage des réglettes sectionnables à coupure
  • en charge weber.vertigroup
