Interrupteurs différentiels 10 kA

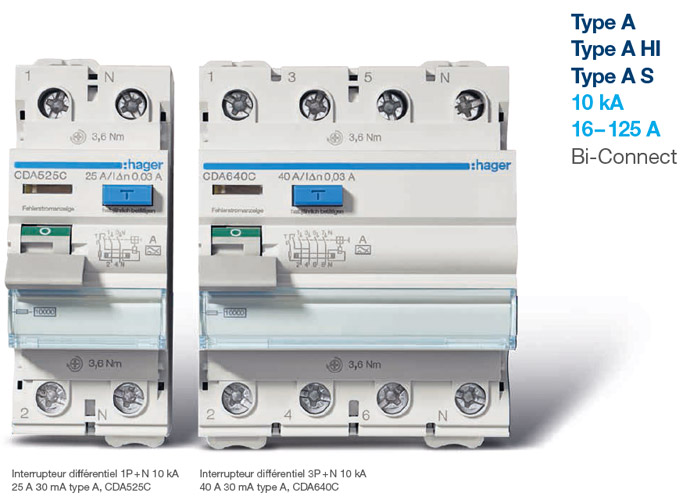

Interrupteur différentiel 10 kA Type A

Depuis des décennies, Hager garantit avec ses interrupteurs différentiels une sécurité électrique maximale dans les habitations. Nous allons désormais encore plus loin : nous ajoutons à notre assortiment de interrupteurs différentiels du type A une série complète avec 10 kA.

La plage des courants nominaux va de 16 A à 125 A. La nouvelle série 10 kA comprend des types spéciaux connus avec immunité renforcée contre les courants de défaut pulsés (type A HI) et des variantes avec retard de déclenchement (type A S).
Contre les aléas de la vie : Interrupteur différentiel de type A
L’interrupteur différentiel de type A est le modèle de base pour détecter des courants de défaut. Il réagit de manière fiable aux divers types de courants de défaut alternatifs sinusoïdaux et continus pulsés. L’interrupteur différentiel de type A est utilisé partout où des charges électroniques et non électroniques sont exploitées sans convertisseur de fréquence ou redresseur.


Installation simple – grâce aux bornes Bi-Connect
Les nouveaux interrupteurs différentiels 10 kA se raccordent grâce aux célèbres bornes à vis Bi-Connect. Les câbles et peignes de raccordement sont raccordés à deux borniers séparés sous l’appareil. Vous n’avez besoin d’aucune borne d’alimentation supplémentaire en accessoire.


En un coup d’oeil :
  • Interrupteur différentiel avec résistance aux courts-circuits 10 kA avec fusible en amont
  • Caractéristiques de déclenchement :
    type A, type A HI, type A S
  • Bornes Bi-Connect
  • Variantes à deux ou quatre pôles
  • Courant nominal : 16–125 A
  • Faibles pertes en puissance et donc économe en énergie

Plus de diversité: Interrupteur différentiel 10 kA type F

Dans un nombre toujours croissant d’appareils ménagers classiques, les convertisseurs de fréquence unipolaires sont utilisés comme composants électroniques. Il peut en résulter des fréquences de battement qui ne sont pas complètement détectées par les interrupteurs différentiels de type A. C’est pourquoi de nombreux fabricants recommandent d’utiliser des interrupteurs différentiels de type F. Grâce aux nouveaux interrupteurs différentiels de Hager, vous suivez cette recommandation – et prévenez tout courant de défaut inhabituel.

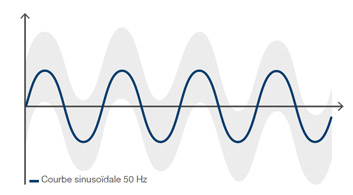

Les convertisseurs de fréquence monophasés peuvent produire des courants de défaut avec fréquences de battement qui s’écartent des 50 Hz.


Types A et F dans un seul appareil
Le nouveau interrupteur différentiel de Hager allie les caractéristiques de déclenchement du type A HI et du type F dans un module compact. Outre les courants de défaut alternatifs sinusoïdaux, les courants de défaut continus pulsés et l’immunité renforcée contre les courants de défaut pulsés résultant des surtensions temporaires (type A HI), il couvre ainsi les courants pulsés avec courants à fréquence de battement jusqu’à 1 Hz (type F*). Le nouvel interrupteur différentiel maîtrise ainsi tous les courants de défaut potentiels des convertisseurs de fréquence raccordés sur une phase.

*Les interrupteurs différentiels de type F ne conviennent pas à la détection des courants de défaut continus lisses et ne remplacent pas les interrupteurs différentiels du type B.


Conseillés pour les circuits de courant alternatif monophasés avec convertisseur de fréquence :
  • Machines à laver
  • Pompes de chauffage et thermopompes
  • Climatiseurs
et bien plus encore ...
Veuillez suivre les indications des fabricants des appareils.

En un coup d’oeil :
  • Interrupteurs différentiel avec résistance aux courts-circuits 10 kA avec fusible en amnt
  • Caractéristiques de déclenchement : type F
  • Bornes Bi-Connect
  • Variantes à 2 et 4 pôles
  • Courant nominal : 25–63 A
  • Domaines d’application : appareils avec convertisseurs de fréquence monophasés (type F)
  • Faibles pertes en puissance et donc économe en énergie
