Disjoncteur h3+
Une excellente performance dans le domaine tertiaire

Désormais en trois tailles avec mesure intégrée
Quand la taille d’un bâtiment s’accroît, les besoins en énergie ne sont pas les seuls à augmenter. Les exigences en matière de dispositifs de protec-tion augmentent également. Avec la mesure d’énergie intégrée, les fonc-tions de protection complète et la connexion pour communication, les disjoncteurs compacts h3+ de Hager répondent à toutes les exigences – derrière le nom se cachent de nombreux avantages.



Un plus grand choix – plus de 300 modèles d’appareils

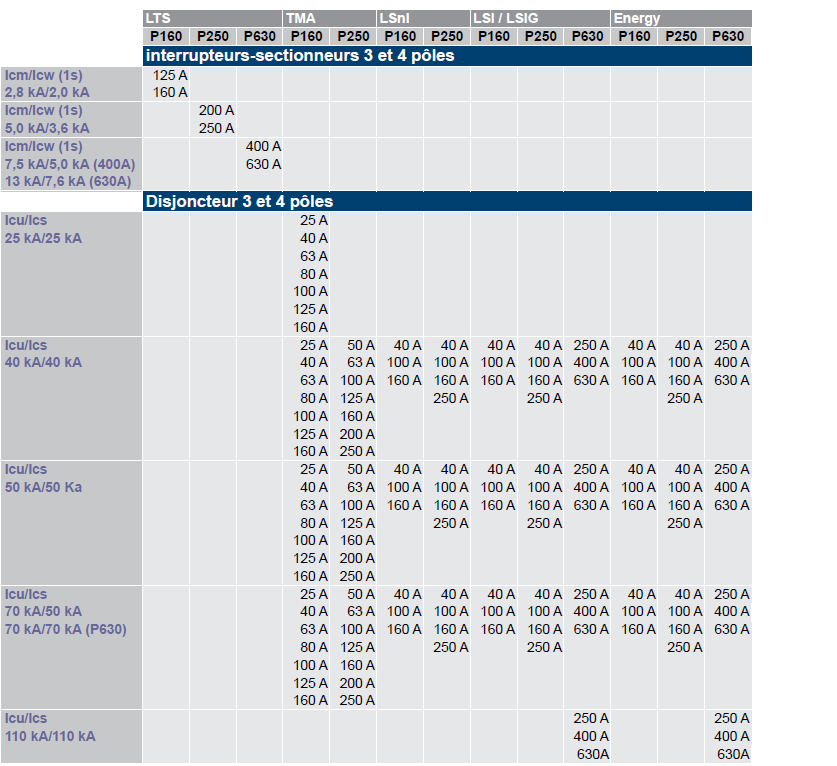

Avec les nouvelles tailles P160, P250 et P630, vous disposez de 326 modèles d’appareils pour les exigences de performance les plus diverses : de 25 à 630 A, avec un pouvoir de coupure de 20 à 110 kA et avec des interfaces intelligentes adaptées à la domotique actuelle.


P160


P250


P630





*Icm = Pouvoir de fermeture sur court-circuit
Icw = Courant de courte durée admissible
Pouvoir de coupure nominal ultime en court-circuit
Pouvoir assigné de coupure ultime en court-circuit



Contactez-nous pour en savoir plus et faites-vous conseiller par nos spécialiste .



Une meilleure fiabilité grâce au déclenchement électronique

En plus du déclenchement électromécanique (TMA), vous disposez de 3 unités de déclenchement électroniques dans toutes les classes de puissance : LSnI, LSI et Energy. Les caractéristiques de confort augmentent avec le type de mesure de puissance. Vos clients bénéficient ainsi d’une sécurité et d’une disponibilité maximales de l’installation.


P160 – TMA


P160 – LSnI


P160 – LSI


P160 – Energy

Base du TMA et des 3 unités de déclenchement électroniques

01 01 Vis imperdable pour le couvercle de boîtier

  • Ouverture simple et rapide avec ¼ de tour de la vis
  • Pas de confusion pour le couvercle de boîtier grâce à un étiquetage clair

02 Fenêtre de contrôle pour contacts auxiliaires

  • Identification claire des contacts auxiliaires installés sans ouvrir le couvercle de boîtier
  • Contrôle visuel simple et rapide

03 Dispositif de fermeture dans la manette de commande

  • Dispositif de fermeture extensible pour la fixation de la manette sur le couvercle de boîtier
  • Au choix par collier de câblage ou par cadenas (diamètre du crochet de fermeture 4 mm maximum)
  • Pas d’accessoire spécial nécessaire

Caractéristiques supplémentaires pour LSnl

04 Interface vers l’outil de configuration

  • Affichage de l’état et test de la courbe de déclenchement pour la documentation de l’installation

Caractéristiques supplémentaires pour LSI

04 Interface vers l’outil de configuration

  • Affichage de l’état et test de la courbe de déclenchement pour la documentation de l’installation

05 Préalarme intégrée

  • Annonce la déconnexion prochaine quand 80 % d’Ir sont atteints
  • Augmente la disponibilité de l’installation

Caractéristiques supplémentaires pour Energy

04 Interface vers l’outil de configuration

  • Affichage de l’état et test de la courbe de déclenchement pour la documentation de l’installation

05 Préalarme intégrée

  • Annonce la déconnexion prochaine quand 80 % d’Ir sont atteints
  • Augmente la disponibilité de l’installation

06 Contact d’alarme configurable

  • Configuration possible de 12 alarmes à partir des valeurs de mesure
  • paramétrage souple et complet

07 Mesure intégrée classe 1

  • Valeurs mesurées : I, U, P, Q, S, E, ∑I, ∑P, f, PF, THD…
  • Affichage OLED bien lisible quel que soit l’éclairage ambiant
  • Classe de précision de mesure 1

08 Connexion possible d’un afficheur déporté

  • Configuration du disjoncteur par afficheur
  • Affichage des indications d’état et des valeurs mesurées : I, U, P, Q, S, E, ∑I, ∑P, f, PF, THD… / Messages d’état et d’alarme

09 Sélectivité par zone

  • grâce à une liaison par câble de 2 disjoncteurs en série
  • assure la sélectivité



Possibilité de réglage des différentes unités de déclenchement



Plus de confort grâce à des atouts exceptionnels

Les disjoncteurs h3+ se distinguent avec des atouts exceptionnels. En tant que concepteur ou installateur d’installations de distribution à basse tension, votre travail s’en trouve facilité. Et pour les exploitants, la gestion des bâtiments devient plus sûre et plus efficace. Tout cela en exclusivité chez Hager :

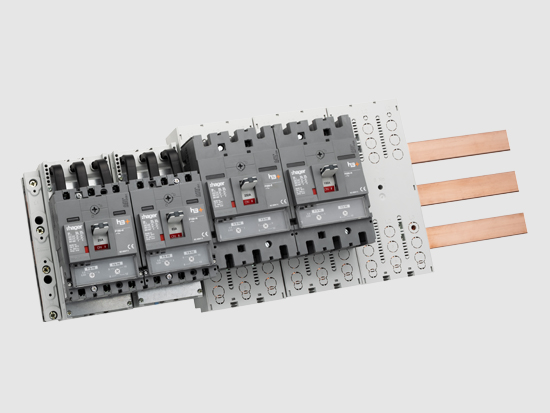

Accessoires uniformes – intégration aisée

Chaque disjoncteur peut être équipé de deux contacts au-xiliaires ; pour Energy il existe en outre un contact auxiliaire spécial (AX-AL) avec compteur de cycles de commutation et indication d’état.
Centrale de mesure multi-fonctions ou afficheur d’état

L’afficheur déporté disponible en option permet de visualiser sur la porte de l’armoire de distribution toutes les valeurs mesurées des disjoncteurs équipés d’une unité de déclen-chement Energy – grâce à la classe de mesure de précision 1, sans centrale de mesure multifonctions supplémen-taire. La consultation d’état et la configuration de l’unité de déclenchement sont également possibles via l’afficheur.
Compatible Modbus

Deux modules sont disponibles pour consulter les valeurs mesurées et les indications d’état via Modbus RTU. Le disjoncteur h3+ peut ainsi être utilisé comme centrale de mesure multifonctions et mettre à la disposition du système de gestion les valeurs mesurées ou bien toutes les données des disjoncteurs au moyen d’un système de contrôle de consommation d’énergie tel que l’agardio.manager.
