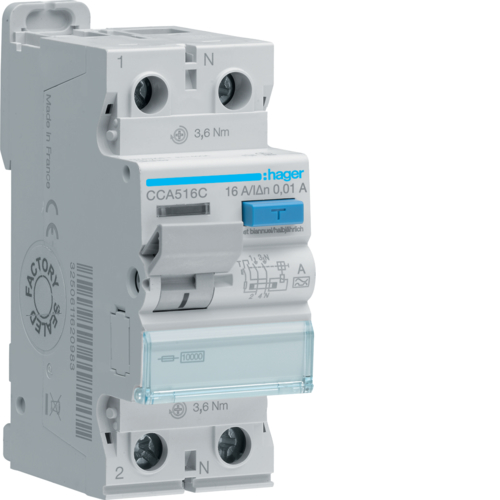

CCA516C
Fehlerstrom-Schutzschalter 1P+N 16A 10mA A
CCA516C
| Best-Nr.: | CCA516C |
| EAN-Nr.: | 3250611625124 |
| E-Nummer: | 531 410 300 |
Bestellhinweis:
Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.
Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.
Technische Merkmale |
Alle schliessen
Alle anzeigen| Neutralleiterposition: | rechts |
| Polanzahl: | 2 P |
| Polart: | 1P+N |
| Montageart: | DIN Hutschiene (REG) |
| Mit Kontakt-Positionsanzeige: | ja |
| Mit Fehleranzeige: | ja |
| Ausrichtung obere Anschlussklemme für modulare Geräte: | Ausgerichtete Klemmen |
| Ausrichtung untere Anschlussklemme für modulare Geräte: | Ausgerichtete Klemmen |
| Bemessungsbetriebsspannung Ue: | 230 V |
| Versorgungsspannungsart: | AC |
| Frequenz: | 50 Hz |
| Isolationsspannung: | 500 V |
| Max. Betriebsspannung: | 253 V |
| Stoßspannungsfestigkeit: | 4000 V |
| Bemessungsfehlerstrom: | 10 mA |
| Nennstrom: | 16 A |
| Stoßstromfestigkeit (Stoßstromform 8/20 μs): | 3 kA |
| Schließ- und Abschaltvermögen: | 500 A |
| Bemessungskurzschlussstrom Inc nach EN 61008-1: | 10 kA |
| Nennstrom bei -25° C: | 16 A |
| Nennstrom bei -20° C: | 16 A |
| Nennstrom bei -15° C: | 16 A |
| Nennstrom bei -10° C: | 16 A |
| Nennstrom bei -5° C: | 16 A |
| Nennstrom bei 0° C: | 16 A |
| Nennstrom bei 5° C: | 16 A |
| Nennstrom bei 10° C: | 16 A |
| Nennstrom bei 15° C: | 16 A |
| Nennstrom bei 20° C: | 16 A |
| Nennstrom bei 25° C: | 16 A |
| Nennstrom bei 30° C: | 16 A |
| Nennstrom bei 35° C: | 16 A |
| Nennstrom bei 40° C: | 16 A |
| Nennstrom bei 45° C: | 16 A |
| Nennstrom bei 50°C: | 16 A |
| Nennstrom bei 55° C: | 16 A |
| Nennstrom bei 60°C: | 16 A |
| Nennstrom bei 65°C: | 16 A |
| Nennstrom bei 70°C: | 16 A |
| Frequenz: | 50 Hz |
| Gesamtverlustleistung unter Nennstrom: | 1,35 W |
| Kurzzeitverzögerter Typ: | nein |
| Nennspannung für Testkreis: | 195…265 V |
| Gerätelebensdauer, elektrische Schaltspiele: | 10000 |
| Gerätelebensdauer mechanische Schaltspiele: | 20000 |
| Tiefe installiertes Produkt: | 70 mm |
| Höhe installiertes Produkt: | 85 mm |
| Breite installiertes Produkt: | 36 mm |
| Baugrößenmaße (DIN 43880): | 1 |
| Typ obere Anschlussklemme für modulare Geräte: | Schraubanschluss |
| Typ obere Schienenklemme für modulare Geräte: | Kunststoff |
| Typ untere Schienenklemme für modulare Geräte: | Kunststoff |
| Typ untere Anschlussklemme für modulare Geräte: | BIconnect |
| Obere Demontierbarkeit für modulare Produkte: | ja |
| Untere Demontierbarkeit für modulare Produkte: | ja |
| 360° Produkt-Montageposition: | ja |
| Anschlussquerschnitt am Ausgang mit Schraube, bei flexiblem Leiter: | 1 / 16 mm² |
| Anschlussquerschnitt am Ausgang mit Schraube, bei massivem Leiter: | 1 / 25 mm² |
| Anschlussquerschnitt bei starrem Leiter, vorgeschaltete Klemmen mit Schrauben: | 1 / 25 mm² |
| Anschlussquerschnitt des Zugangs mit Schrauben, bei flexiblem Leiter: | 1 / 16 mm² |
| QuickConnect: | nein |
| Selektiver-Typ: | nein |
| Zusatzeinrichtungen möglich: | ja |
| Klemmenabdeckung: | nein |
| Mit durchsichtigem Beschriftungsträger: | ja |
| Standardtext: | EN 61008-1 |
| Europäische Direktive WEEE: | betroffen |
| Schutzart: | IP20 |
| Typ des Fehlerstromschutzes: | A |
| Stoßspannungsfestigkeit nach IEC 60947-3: | 6000 V |
| Grad der Verunreinigung nach IEC 60664 / IEC 60947-2: | 2 |
| Höhe über N.N.: | 2000 m |
- CCA516C
CCA516C
*Irrtümer und technische Änderungen vorbehalten
