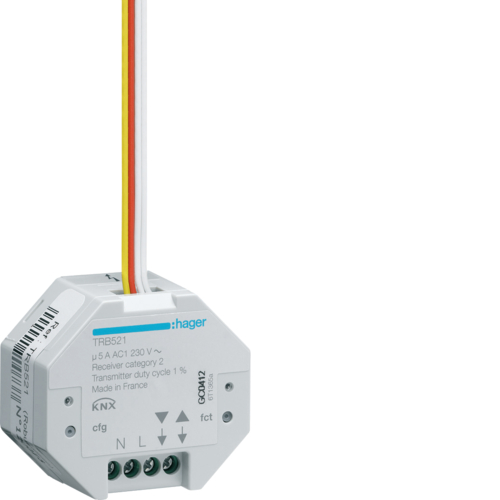

TRB521
Funk UP Jalousie 2fach Eingänge/ 1 fach Ausgang, quicklink
TRB521
; "TRB521 Funk UP Jalousie 2fach Eingänge/ 1 fach Ausgang, quicklink")
; "CD_TEBISQL")
; "KNX-FUNK-JALOUSIEAKTOR-2XBINAEREINGAENGE__WIRING-SYMBOL")
; "QUICKLINK-LOGO__APP-SYMBOL"){kind=logo}
; "IP30__PROTECTION-SYMBOL")
| Best-Nr.: | TRB521 |
| EAN-Nr.: | 3250615985200 |
| E-Nummer: |
Bestellhinweis:
Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.
Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.
Technische Merkmale |
Alle schliessen
Alle anzeigen| Bussystem: | KNX |
| Anzahl von Jalousie-/Rollladenausgängen: | 1 |
| Montageart: | Unterputz |
| Busmodul abnehmbar: | nein |
| |
| |
| |
| |
| |
| |
| |
|
| Meldeleuchte: | ja |
| |
| |
| |
| Bussystem Funkbus: | ja |
| Bussystem LON: | nein |
| Bussystem Powernet: | nein |
| Funkprotokoll: | KNX-Funk |
| Empfänger-Kategorie: | 2 |
| |
| Versorgungsspannungsart: | AC |
| Betriebsspannung: | 230 V AC |
| Anzahl Eingangsstromkreise: | 2 |
| max. Schaltstrom: | 5 A |
| Funk Empfangsfrequenz: | 868,3 MHz |
| Schaltleistung bei 230 V in AC1: | 1150 W |
| Funk Sendeleistung: | < 10 mW |
| Eingangs-Abtastspannung: | je Kanal 5 V |
| Farbe: | steingrau |
| Abmessungen (Ø x H): | 53 x 27 mm |
| LED: | mit Konfigurations- und Funktions-LED, mit Kontroll-LED (Relais geschlossen) |
| Montageart: | für den Einbau hinter UP-Einsätzen |
| Anschlussquerschnitt bei flexiblem Leiter: | 0,5 - 2,5mm² |
| Anschlussquerschnitt bei starrem Leiter: | 0,5 - 2,5mm² |
| Leiterquerschnitt: | 0,5…2,5 mm² |
| Anschlussart: | Schraubtechnik |
| |
| |
| Binär-Leitungslänge verlängerbar auf: | max. 5 m |
| Binär-Leitungslänge: | ≈ 20 cm |
| Lamellenverstellung bei Signaldauer: | < 1 s |
| |
| Busankopplung inklusive: | nein |
| Anzahl Funk-Kanäle: | 2 |
| Anzahl quicklink Verknüpfungen: | max. 20 Sender/Empfänger |
| Funk bidirektional: | ja |
| Transmitter duty cycle: | 1 % |
| Umschaltzeit bei Richtungswechsel: | < 0,6 s |
| Mit Schieber für Handschaltung: | nein |
| Impulszeit: | min. 50 ms |
| Schutzart: | IP30 |
| Betriebstemperatur: | 0…45 °C |
| Gerät der Familie: | TR |
*Irrtümer und technische Änderungen vorbehalten
