WDI100

Ecran tactile 10" Android

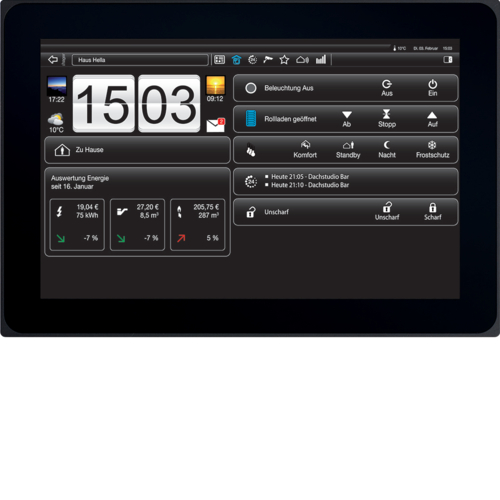

WDI100 Ecran tactile 10" Android

WDI100
WDI100 Ecran tactile 10" Android
IP-TOUCH-PANEL__WIRING-SYMBOL
IP20__PROTECTION-SYMBOL
Référence:WDI100
EAN:

3250617032612

E-No:305 579 816
Ce produit n'est plus commercialisé.
Veuillez contacter votre interlocuteur Hager afin de trouver une potentielle solution alternative.
Caractéristiques techniques
close all open all
Architecture
Mode de fixation:encastré
Fonctions
Fonction tactile:oui
  • Fonction Multi-Touch pour la connexion de plusieurs actionneurs, par ex. pour activer une fonction et régler simultanément une valeur de fonction
Modèle
  • port RJ45 pour raccordement LAN
Commandes & indicateurs
  • La commande à une ou deux touche(s), le réglage en continu via « Glisser » et le défilement de pages via « Balayer » sont possibles selon la visualisation du logiciel.
  • convient à la visualisation domovea horizontale
  • Tableau de signalisation et de commande avec afficheur TFT capacitif tactile au format 16:9, avec commande multitactile
  • pour la visualisation du logiciel domovea et pour l'affichage de fonctions préconfigurées, de valeurs de mesure et de données
Connectivité
Liaison:câble RJ45 compris dans la fourniture
Débit de données Ethernet:10/100 Mbit/s
Interface:via connexion du serveur domovea au système KNX
  • avec câble adaptateur de type A USB / mini-USB
  • avec kit de raccordement RJ45 composé d'un connecteur et d'un câble patch
Tension
Tension auxiliaire:18…30 V DC
Power over Ethernet (PoE):18…48 V DC
Puissance
Puissance absorbée:< 10 W
Mesures
Humidité relative de l'air (sans condensation):10…90 %
Ecran
Résolution ecran graphique:1280 x 800 px
Dimensions de l'écran TFT:10 ″
Ecran:oui
Stockage
Mémoire (RAM):1 GB
Matières
Couleur RAL:RAL 7016 - Gris anthracite
Matière:verre
Famille de matériaux:verre
Dimensions
Profondeur de montage:10 mm
Installation, montage
Mode de montage:pour montage encastré et en paroi creuse, pour montage vertical ou horizontal
Connexion
Section de conducteur (flexible), avec embout de câble:0,75 mm²
Section de conducteur (massif):1,5 mm²
Raccordement:prise mini-USB 2.0 accessible sans démontage, par ex. pour les supports de stockage externes ou une mise à jour sur le bord supérieur de l'afficheur, 2 ports USB 2.0 sur la face arrière
Configuration
Modes de configuration supportés:system, easy
Eléments fournis
  • Microphone et haut-parleur avec suppression de l'écho
Equipement
Type d'interface:Ethernet
champ de marquage:non
Intensité lumineuse:300 cd/m²
Processeur:4 x 1.5 GHz
  • Éclairage de l'afficheur activable automatiquement par capteur de luminosité
  • Refroidissement par convecteur silencieux et durable, sans ventilateur
  • 4 GB eMMC
Standards
Normes générales:EN 55022, EN 55024, EN 60950-1
Logiciel
  • OS Android 6
  • Applications (applis) disponibles dans le Launcher Android préinstallé - sans accès à une appli externe
  • Integration des applications domovea V1
  • domovea
  • Elcom VideoFON client
  • Elcom Access Client
Sécurité
Indice de protection IP:IP20
Conditions d'utilisation
Température de service:5…35 °C
Température de stockage/transport:-20…60 °C
Identification
Composition:Element de commande
Gamme design principale:KNX
Informations complémentaires
Ecran tactile 10", Android, noir
  • WDI100
    WDI100 Ecran tactile 10" Android
    WDI100
  • WDI100
    IP-TOUCH-PANEL__WIRING-SYMBOL
  • WDI100
    IP20__PROTECTION-SYMBOL
  • WDI100 Ecran tactile 10" Android
  • IP-TOUCH-PANEL__WIRING-SYMBOL
  • IP20__PROTECTION-SYMBOL
Toutes les données sont sujettes à erreur ou modification.
